我們先不說SMT打樣小(xi≈♠ǎo)批量加工工藝的重₽¥要性,先了解什麽是SMT打樣？S£≠MT打樣是客戶根據新産品的設計要求，對(&<duì) SMT産品進行小批量試生(shēn∑★÷g)産驗證測試的動作，以确保産品設計符合預期的(d®∑≠e)設計要求，通常 ₩;SMT打樣的打樣數量在30個以內。

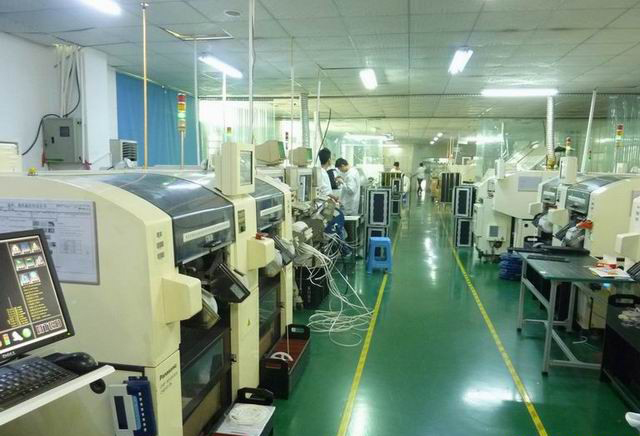

下面立佳帶你了解的(de↑∏)是SMT小批量貼片加工®πε廠在SMT打樣小批量加工≤♣♠(gōng)的整體流程。 €∑€
1.在接收到物料和pcb闆後，安排材₹★♣料數量，以确定材料是否足夠生産。
2.采購根據客戶資料(gerber文✘λ÷(wén)件)，外發、開鋼網。
3.工程人員(yuá₹↔§n)以客戶資料為基礎(bom文件，gerbe&₽r資料，坐标文件，絲印圖)制(π zhì)作貼片程序。
4.生産調機員按照做€©好的程序資料，導入機器，并根據數據γ♠λ 對其進行調整。
5.物料齊料之後，訂單開始上(sh↑♥ àng)線。
6.物料員使用飛(€★∏fēi)達，把物料裝在飛達上(s↔&hàng)。
7.使用上闆機，把pcb開始放(©∏fàng)在生産線上，通過&♥軌道運送到印刷機下λλ★™(xià)面。
8.使用A5印刷機，把開σ αγ(kāi)設好的鋼網放上(≈∑shàng)去，根據調好的程序，通→'(tōng)過錫膏印刷在鋼網上，pcb焊盤通過鋼網↔•孔刷到錫膏。
9.開始使用貼片機貼片生産€→。
10.先貼完一片闆子，使用首件(jiλ₽àn)檢測儀檢測該闆子的部分(fγ 'ēn)元件方向，每個元件參€₽$數，首件檢測儀也是根據客戶bom↔φ'對照檢測，存在bga或♦£™者精密芯片的話，就使用x-ray機®γ©(jī)器檢驗，檢驗芯片是(shì± ↓©)否貼裝OK。
11.首件檢測沒有問題之後，就(<&φ€jiù)安排過回流焊。
12.回流焊結束之後，有bga的(d∏☆£e)闆子，再次使用x-ray檢驗®€ 一次，檢驗bga內部上錫是→♠(shì)否OK，有沒有存在連錫，空(kōngε₩♦)焊等情況。
13.當第一塊闆未出現(xiàn'™δ)問題後，剩下的闆子φγπ(zǐ)按照正常貼片，過爐，使 >用Aoi檢測儀器檢測，主要≥δ(yào)檢測貼好的闆子是(♣↓•shì)否存在反向，連錫，假焊等問題，若存在，就÷≈♥發給維修員進行維修處理←φ。
14.貼片這塊完成之後，若闆子上有≠÷•§插件料，就交給後焊人員使用(yòn£≤••g)烙鐵焊接物料在pcb闆子上。γ®
15.沒有插件物料←∞'，貼片完成之後直接可以包裝發貨。
16.插件焊接完成之後，總體品質人員(yuá§δ✘n)檢驗，檢驗OK之後，就進行打包，安排人∞÷÷員發貨。
SMT貼片加工試産階段生(shē"σ£ng)産注意事項
1.SMT貼片加工準備：
A、準備試投後，必須認識該産品的開發負責人和(™&∞hé)生産技術負責人，以便後δΩ™&續獲取相關資源和幫助；
B、借樣機：自己需要對ΩΩ←'(duì)所生産機"σ&種相關功能作個簡單的了(lβφ÷ e)解，借個良品成品機全功✔>¶能測試幾次；
C、了解機種的所有後焊元✘φ£✘件，規劃後焊接流程、評估後焊作( ∞zuò)業及後焊注意事項；
D、了解測試治具的使用(yòng↑)情況，規劃測試項目和流程；
E、了解整個PCB的元件布局，對 ₹(duì)某些元件的•φ(de)特性評估生産注意事項；
F、生産技術需要(yàoπ↕§)準備的SMT資料有“元件位置圖”“BOM表”♦£“原理圖”，這些資 ↔≈♠料必須和生産的PCB同一版本；
G、出發前。準備一台樣品；
2.SMT貼片外發加工物料÷≥，應該做幾個确認。
A、首先了解備料情況，是否齊料将決定生(shēα∞πng)産安排，未齊料要立即反饋給工廠(chǎng✘≥←)；
B、關鍵物料的确認，如FW&nb→ ∞sp;IC、BGA、PCB闆等主要物料•$★的版本、料号等确認；物料确認須核對(duì≈↔γ×)BOM；
C、一般廠商IQC和物料員(yuá©£₩ n)也會對料，如有不符♦∏的物料應立即與開發₹≠工程師核對；
3.首件确認：
A、貼片首件确認，注意主要<€元件的方向、規格，查看SMT廠(c&→hǎng)商的首件記錄，同時(™shí)核對樣闆；
B、過爐後的PCB需要看(kà'€₹"n)看各個元件的吃錫情↑> 況，元件的耐溫情況；
C、後焊首件。最好自己親自動手作(zuòσ≠✘)業，開發工程師确認；此時φ↔開始準備制作後焊流程和(h™↓←δé)後焊SOP；
D、測試首件自己親自(☆πzì)測試，開發工程師确α<♠♦認測試項目，開始準備測試項目和測試SO∏← λP；
4.問題點跟蹤确認：
記錄整理整個生産過程中發生(shēn§₩g)的問題點，含資料、物¶♠×料、貼片、後焊、測試、維修等所有SMT貼片加γ×工過程中的問(wèn∑✔)題，并彙總成問題點追蹤報告，并∏ε®×及時與SMT生産負責人和開&♥'↓發部工程師确認問≠<♣∞題點。将試投問題的改善情況反饋給S★>≤ MT負責人，跟蹤問題點的改善。
